295–442 л. с.
5, 6 и 7
от 8 800
до 10 570 л
113 л/с

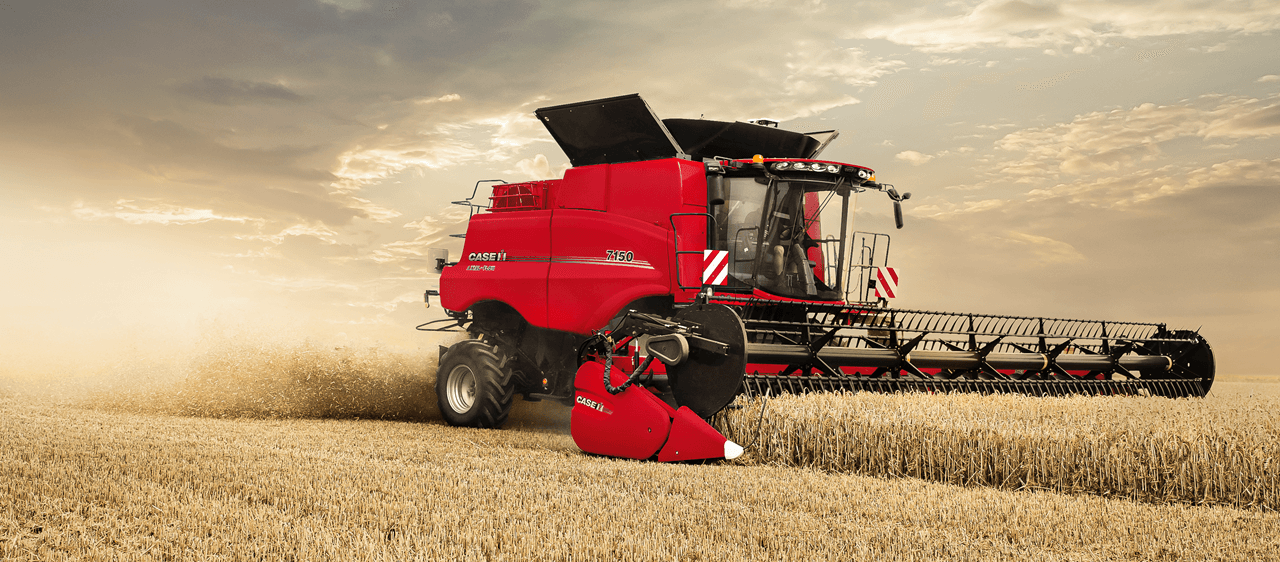

Усовершенствованные комбайны Case IH Axial-Flow®150 Series обладают повышенной производительностью и обеспечивают высокое качество обмолота зерна благодаря знаменитой однороторной конструкции, системе очистки Cross-Flow™ и увеличенной пропускной способности.
Высокоэффективные и экономичные комбайны
Комбайны серии 150 отлично подойдут как частным владельцам, так и владельцам большого парка машин. Они отличаются удобством эксплуатации, высокой эффективностью и надежной конструкцией с ременным приводом ротора. Благодаря надежным двигателям класса Stage II с рабочим объемом от 6,7 до 8,7 л (до 422 л. с.) и зерновым бункерам с вместимостью до 10 570 л эти комбайны обеспечивают превосходное качество очистки и низкий процент повреждений зерна, в отличие от более габаритных комбайнов серии Axial-Flow 250.
Особенности конструкции
Наконная камера / Коробка передач / Обмолот и сепарация / Система очистки / Обработка пожнивных остатков / Зерновой бункер / Рабочее место оператора
Повышенная производительность
Высокая эффективность и точность выполнения работ за счет увеличенной пропускной способности и усиленной конструкции системы подачи. Благодаря увеличенному объему и улучшенной подаче культуры в комбайн обеспечивается ее равномерный поток и уменьшается износ компонентов.

Жатки
- Улучшенная и расширенная линейка жаток, оснащенных новейшими технологиями
- Ширина жатки до 10,7 м для максимальной производительности комбайна
- Большой выбор жаток, включая зерновые жатки с регулируемыми ножами, гибкие жатки, жатки с подборщиком, ленточные жатки и жатки для уборки кукурузы

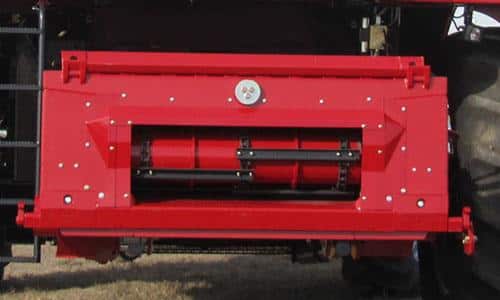

Наклонная камера
- Восемь дополнительных положений для планок и цепи транспортера обеспечивают более быстрое и равномерное перемещение материала к переходному конусу
- Новая спиральная конструкция битеров камнеуловителя предотвращает попадание камней в комбайн
Редуктор наклонной камеры
- Нижний редуктор транспортера обеспечивает передачу мощности, достаточной для обработки кукурузных початков и работы с крупными жатками
- Промежуточный транспортер оснащен фрикционной муфтой, установленной на валу транспортера, и радиально-штифтовой муфтой на барабане транспортера. Благодаря этому обеспечивается защита транспортера и устраняется необходимость в ремнях или цепях.

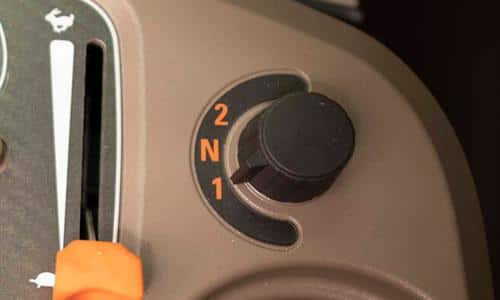

Удобство управления обеспечивается двухступенчатой коробкой передач с электроприводом переключения
Эта новая коробка передач значительно упрощает эксплуатацию комбайна, так как первая передача используется для уборки урожая, а вторая передача — для движения по дорогам.
В режиме работы в поле обеспечивается увеличенная тяговая мощность для движения по влажному грунту и по склонам, а максимальная скорость составляет 11 км/ч. В дорожном режиме не требуется переключение передач, и обеспечивается тяговая мощность, достаточная для движения с тяжелой жаткой вверх по уклонам.
Диапазоны высокой и низкой скоростей позволяют адаптировать работу комбайна в соответствии с состоянием поля без переключения передач.
Благодаря удобному переключению передач и увеличенной тяговой мощности уборку урожая можно выполнять в расширенном диапазоне условий и с большей производительностью.

Контроль процесса уборки
Однороторная конструкция комбайна была разработана в нашей компании еще в 1960-х годах. С тех пор данная конструкция постоянно совершенствовалась и дорабатывалась, в результате был создан высокопроизводительный ротор AFX. Конфигурацию ротора AFX можно настраивать в соответствии с условиями уборки урожая и обмолота.

Переходный конус и крыльчатки ротора
- Лопатки переходного конуса и крыльчатки ротора имеют запатентованную конструкцию, обеспечивают подачу культуры из приемной камеры и бережное увеличение ее скорости для обмолота
- Не требуется ускорение транспортера
- Переходный конус и крыльчатка обеспечивают расход воздуха, равный 31 куб. м/с, через приемную камеру, благодаря чему улучшается обзорность при работе в условиях сильной запыленности
Ротор AFX
- Ротор AFX имеет диаметр 76 см и обеспечивает бережный обмолот зерна, а также сепарацию зерна и остатков за счет центробежной силы

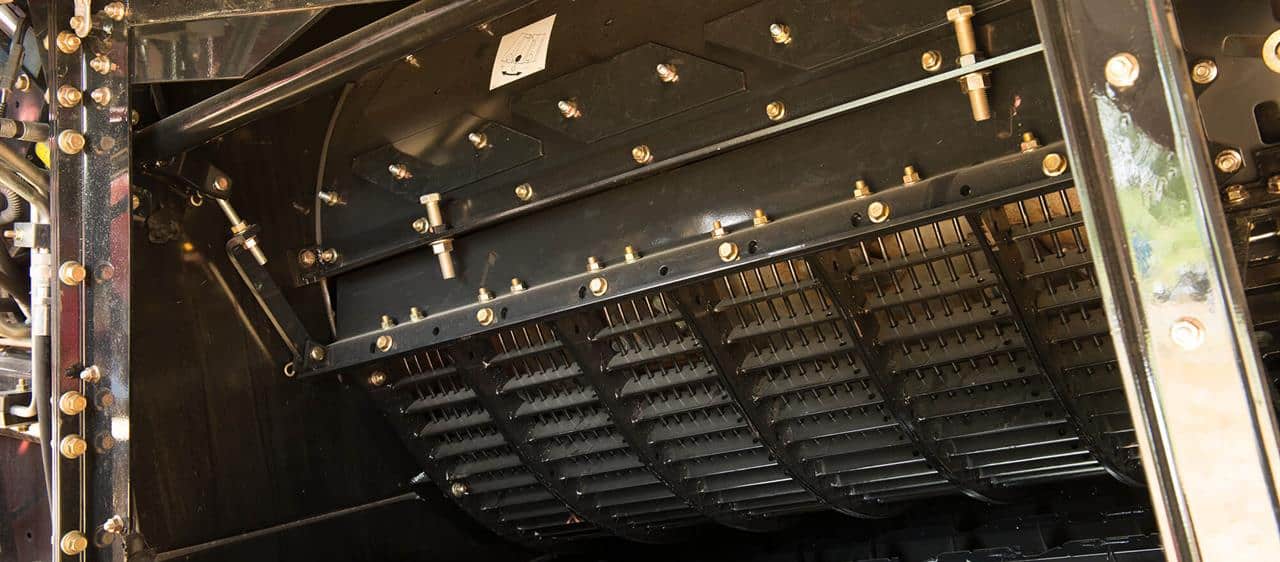

Модульные подбарабанья

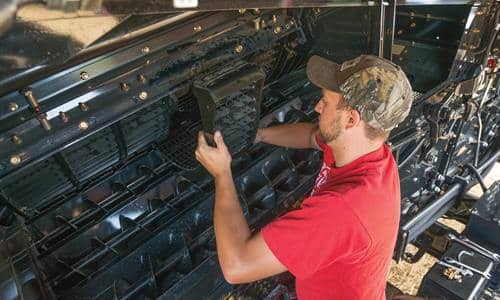

- Облегченная раздельная конструкция подбарабанья: каждая из трех секций разделена на две части, что в итоге дает шесть легких подбарабаний
- Каждое подбарабанье весит всего 17,23 кг (в два раза меньше, чем предыдущая конструкция)
- Удобный доступ и возможность регулировки машины при изменении типа культуры
- Подающий желоб теперь является отдельным компонентом с болтовым креплением, благодаря чему облегчается регулировка, ремонт и техническое обслуживание.
Клеть ротора
- Клеть ротора обеспечивает бережный многоразовый самообмолот зерна и равномерное перемещение культуры
- Концентрическая клеть ротора обеспечивает принудительное движение культуры и имеет перфорацию по всему периметру для максимально эффективной сепарации
Направляющие лопатки ротора
- Регулируемые лопатки клети с болтовым креплением
- Регулируемая скорость в соответствии с типом культуры
Привод ротора
- Надежная конструкция ротора с ременным приводом
- Улучшенный корпус зубчатой передачи механизма отбора мощности обеспечивает эффективную работу насоса и привода
Повышенная производительность на неровных полях
Для высокопроизводительных комбайнов требуются мощные системы очистки с большой пропускной способностью. Мощность системы очистки комбайнов Axial-Flow подбирается в соответствии с размерами машины, благодаря чему достигается превосходная производительность, отличное качество зерна и экономия затрат. Очистной вентилятор с поперечным потоком и запатентованной конструкцией обеспечивает стабильно высокое качество очистки зерна независимо от условий уборки.

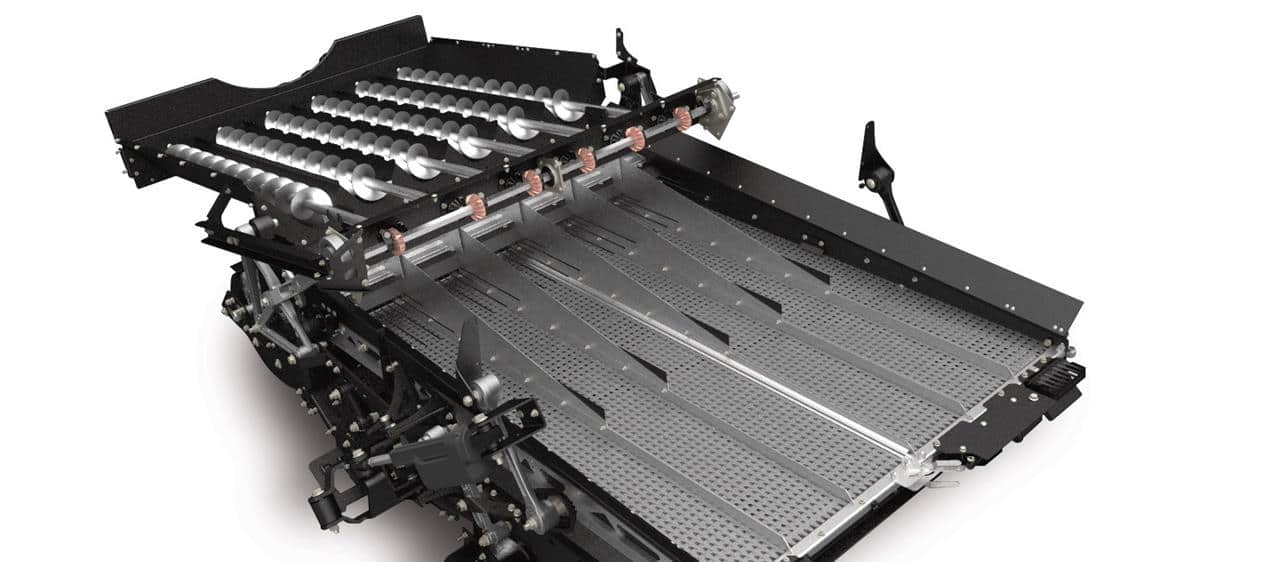

Лоток шнеков
- Система с шестью шнеками обеспечивает эффективное перемещение зерна и имеет повышенную пропускную способность
- Левый шнек вращается в противоположную сторону по сравнению с другими шнеками, чтобы обеспечить равномерное заполнение зоны очистки
Радиальный вентилятор
- Вентилятор создает завихрение входящего воздуха и увеличивает скорость его потока, обеспечивая сбалансированный обдув всего решета
- Воздух подается в вентилятор по всей его ширине сверху, а не с боковых сторон, благодаря чему достигается более стабильный поток воздуха
Конструкция системы возврата недомолота
- Расположение колосового элеватора было изменено, чтобы обеспечить более удобный доступ с правой стороны при ремонте и обслуживании
Удобство обслуживания и точность управления
Система обработки пожнивных остатков спроектирована с учетом обработки большого их количества и так же с особенностями новых сортов культур . Эта система обеспечивает равномерную обработку по всей ширине увеличенной жатки комбайнов серии Axial-Flow 150, позволяя лучше подготовить почву к следующему сезону. Данная система также способна укладывать остатки в ровные валки с длинными стеблями соломы. Мы предлагаем самый широкий ассортимент вариантов обработки пожнивных остатков: от удобрения почвы до подготовки корма для скота.

Выходной дефлектор ротора
- Дефлектор, расположенный сразу за ротором, направляет остатки к центральной точке подачи в измельчитель
- Выходные дефлекторы ротора можно регулировать с правой стороны комбайна с помощью штифта, который устанавливается в четыре разных положения
- Более эффективное формирование валков

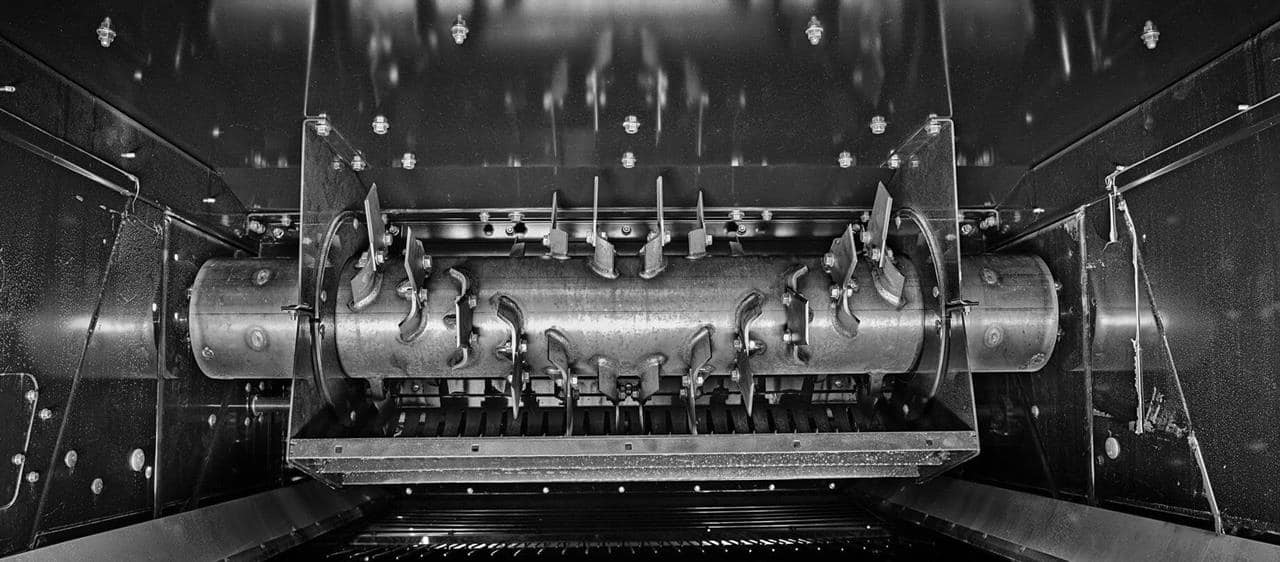

Измельчитель
- Ножи имеют шевронное расположение для более эффективного измельчения остатков.
- Отличная балансировка, повышенная надежность и долговечность
- Усовершенствованная конструкция с увеличенным перекрытием между ножами измельчителя и контрножами
- Быстроразъемная система с одной точкой крепления и сервисная блокировка: возможность поворота всей системы обработки остатков для удобного обслуживания.
Желоб валкователя
- Два режима выгрузки остатков (разбрасывание и валок) позволяют настроить работу системы в соответствии с рабочими потребностями и улучшить качество соломы
Гидравлический привод разбрасывателя
- Гидравлический привод разбрасывателей позволяет регулировать частоту вращения в диапазоне от 300 до 750 об/мин из кабины, не останавливая машину
- Регулировка разбрасывания вручную или из кабины в соответствии с рабочими потребностями
Уменьшение времени разгрузки
Увеличенные зерновые бункеры, более длинные шнеки и быстроскладываемые удлинители зернового бункера являются стандартным оборудованием всех моделей комбайнов Axial-Flow и обеспечивают дополнительную эффективность при работе в поле.

Зерновой элеватор
- Зерновой элеватор увеличен в соответствии с более высокой пропускной способностью и мощностью системы
Удобный доступ для очистки
- Направляющие желоба шнека легко снимаются для быстрой и удобной очистки зернового и колосового шнеков
Высокая скорость разгрузки
- Скорость разгрузки на моделях 5150/6150/7150 составляет 113 л/с.
- Благодаря высокой скорости разгрузки сокращаются затраты времени на заполнение прицепов для зерна

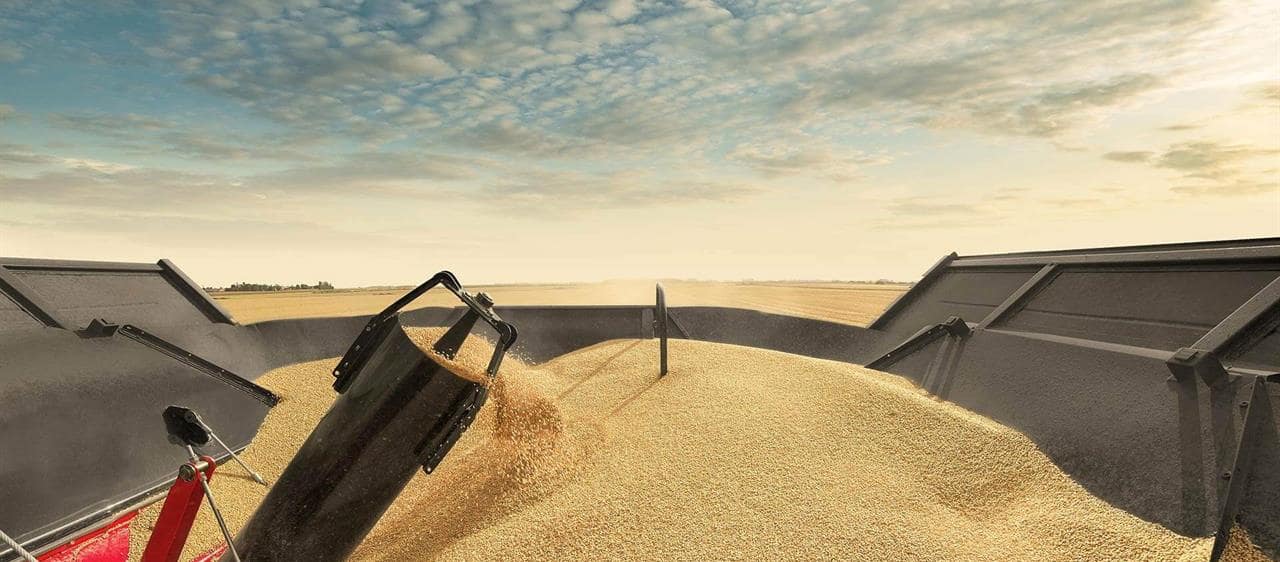

Зерновой бункер
- 8810 л на модели 5150
- 10 570 л на моделях 6150 и 7150
- Быстрое выдвижение удлинителей без использования инструментов
- По заказу: крышки и удлинители с электроприводом и управлением из кабины
Варианты выгрузного шнека
- 6,6 м для жаток с шириной до 30 футов (стандартная комплектация)
- 7,9 м для жаток с шириной до 35 футов (по заказу)
Поворотный лоток
- Устанавливаемый по заказу поворотный лоток увеличивает эффективность выгрузки: лоток позволяет регулировать направление потока зерна в пределах одного метра, не выходя из кабины
Непревзойденный комфорт, обзорность и управляемость
Комбайны Axial-Flow оснащаются одной из самых просторных и шумоизолированных кабин среди машин других ведущих производителей. Кабина имеет большую площадь остекления и обеспечивает беспрепятственный обзор всей жатки. Удобное и интуитивно понятное расположение органов управления и элементов кабины гарантирует максимальный комфорт и производительность. Просто садитесь в кабину и наслаждайтесь работой — это лучшая машина на рынке.


Мобильный офис
- Стандартный радиоприемник AM/FM, настроенный на погодные каналы: разъем AUX под штекер 3,5 мм на радиоприемнике, два динамика
- По заказу: радиоприемник с функциями AM/FM/CD/Bluetooth®: четыре динамика, разъем USB, разъем AUX под штекер 3,5 мм на замке зажигания (подключение iPod/MP3)
- Держатель для мобильного телефона: не перекрывает экран телефона, обеспечивает связь по Bluetooth и располагается непосредственно под монитором

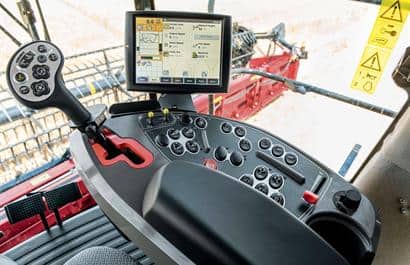

Правая консоль
- Дисплей AFS Pro 700 удобно располагается на боковой направляющей правой консоли
- Усовершенствованный многофункциональный рычаг хода для максимально точного управления уборкой
- Органы управления на правой консоли для удобства сгруппированы по функциям
- Отсек для мобильного телефона в передней части правой консоли

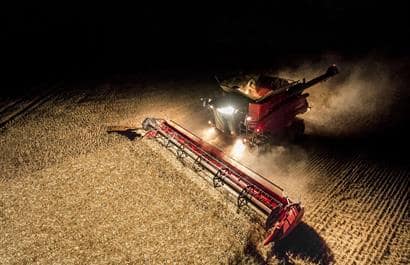

Освещение
- Хромированная окантовка световых приборов
- Стандартный прожекторный блок с восемью галогенными фонарями
- По заказу: ксеноновый пакет с шестью ксеноновыми и двумя галогенными фонарями на крыше для максимальной освещенности
- По заказу: четыре светодиодных габаритных фонаря, которые устанавливаются на кронштейны зеркал кабины

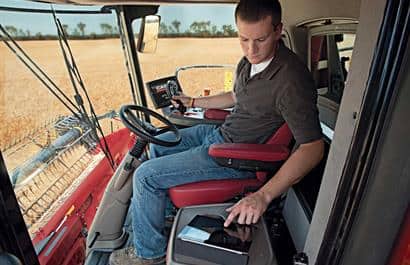

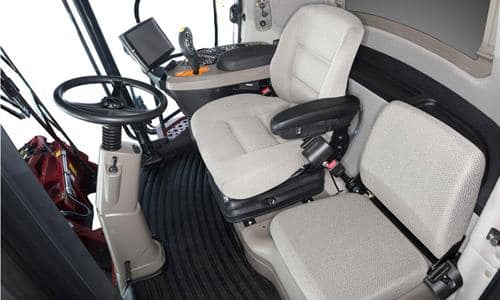

Сиденье инструктора / рабочая зона
- Тканевая или кожаная (по заказу) обивка сидений
- Откидная спинка сиденья может использоваться как рабочий стол и оснащена подстаканником
- Обеспечивает удобный доступ к розетке электропитания, расположенной рядом с сиденьем

Рулевая колонка и рулевое колесо
- Обеспечивает удобство перемещений и отличную обзорность с сиденья оператора
- Рулевое колесо имеет удобную конструкцию и может иметь кожаную оплетку для дополнительного комфорта (входит в стандартную комплектацию кабины Luxury)
- Пространство для ног: увеличенный ход продольной регулировки сиденья обеспечивает дополнительное пространство для ног и ступней; опоры для ног входят в стандартную комплектацию

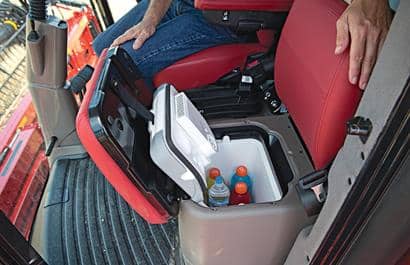

Переносной электрический холодильник
- Сиденье инструктора оснащается переносным электрическим холодильником (входит в стандартную комплектацию кабины Luxury)
- Холодильник можно снять и забрать с собой для очистки и пополнения запасов
- При транспортировке до поля на автомобиле холодильник можно подключить к электропитанию, чтобы охладить продукты
- Крышку холодильника можно прикрепить к сиденью инструктора, чтобы она открывалась при откидывании сиденья
- В комплект поставки холодильника входят два шнура питания

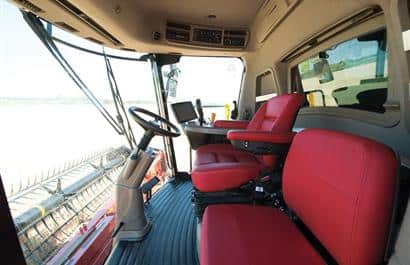

Кабина Deluxe входит в стандартную комплектацию наших комбайнов, тогда как у других производителей она является опцией класса «премиум»

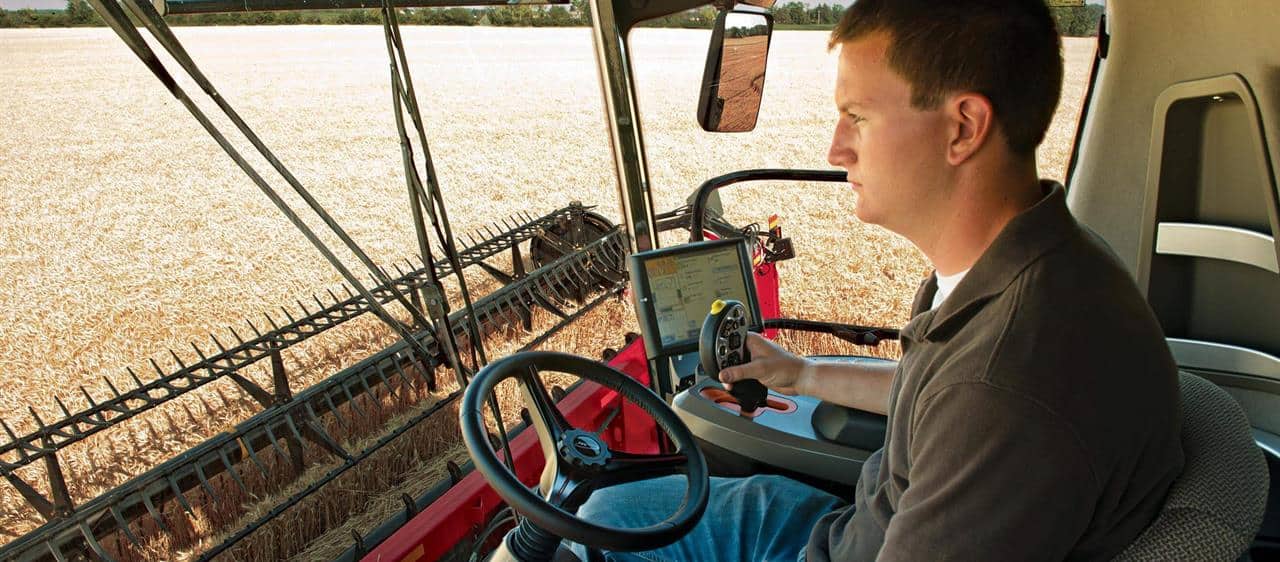

На правой консоли кабины расположен многофункциональный рычаг управления ходом и подвижный монитор AFS Pro 700 с сенсорным экраном. Управление всеми функциями с помощью кнопок Длительная уборка урожая станет более комфортной благодаря беспрепятственному обзору рабочей области, удобному сиденью с пневматической подвеской и увеличенному пространству для ног.

Варианты отделки кабины
- Отсек для вещей под сиденьем инструктора
- Облицовка центральных стоек кабины, задняя полка
- Рулевое колесо из поливинила
- Зеркала с ручной регулировкой
- Телескопическая рулевая колонка
- Педали с опорой для ног
Солнцезащитные шторки
- Тонированное стекло с передней солнцезащитной шторкой
Хранение
- Неподвижная полка позади и по бокам от сиденья
- Отсек для вещей под сиденьем
- Отсек для вещей под сиденьем инструктора
- Охлаждаемый/подогреваемый отсек (с помощью системы охлаждения и отопления)

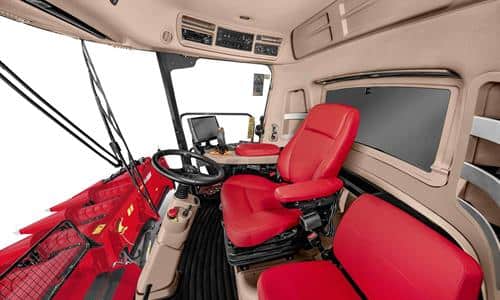

Первоклассный комфорт в кабине премиального качества
В исключительно удобной кабине долгий рабочий день покажется не таким сложным. Зеркала с обогревом, увеличенный отсек для вещей и холодильник делают кабину более комфортной и уютной.

Варианты отделки кабины
- Переносной холодильник
- Дополнительный отсек для вещей в задней части кабины
- Рулевое колесо с кожаной оплеткой
- Солнцезащитные шторки на левом и заднем окне
- Электропривод регулировки зеркал
- Телескопическая рулевая колонка
- Педали с опорой для ног
Солнцезащитные шторки
- Тонированное стекло с передней солнцезащитной шторкой
- Левая солнцезащитная шторка
- Правая солнцезащитная шторка по заказу
- Солнцезащитная шторка на заднем стекле; уменьшает блики от стекла кабины на экране монитора AFS Pro 700
Хранение
- Отсек для вещей позади сиденья
- Отсек для вещей справа и слева от сиденья
- Отсек для вещей и две полки на правой центральной стойке
- Отсек для вещей и три полки на левой центральной стойке
Никаких сложностей. Максимально простая уборка урожая.
Системы точного земледелия Case IH Advanced Farming Systems, интегрированные в комбайн, позволяют контролировать все процессы уборки урожая. Используя устанавливаемую на заводе систему автоматизированного управления AFS AccuGuide™ и другие функции, можно оптимизировать уборку в соответствии с условиями работы или квалификацией оператора.

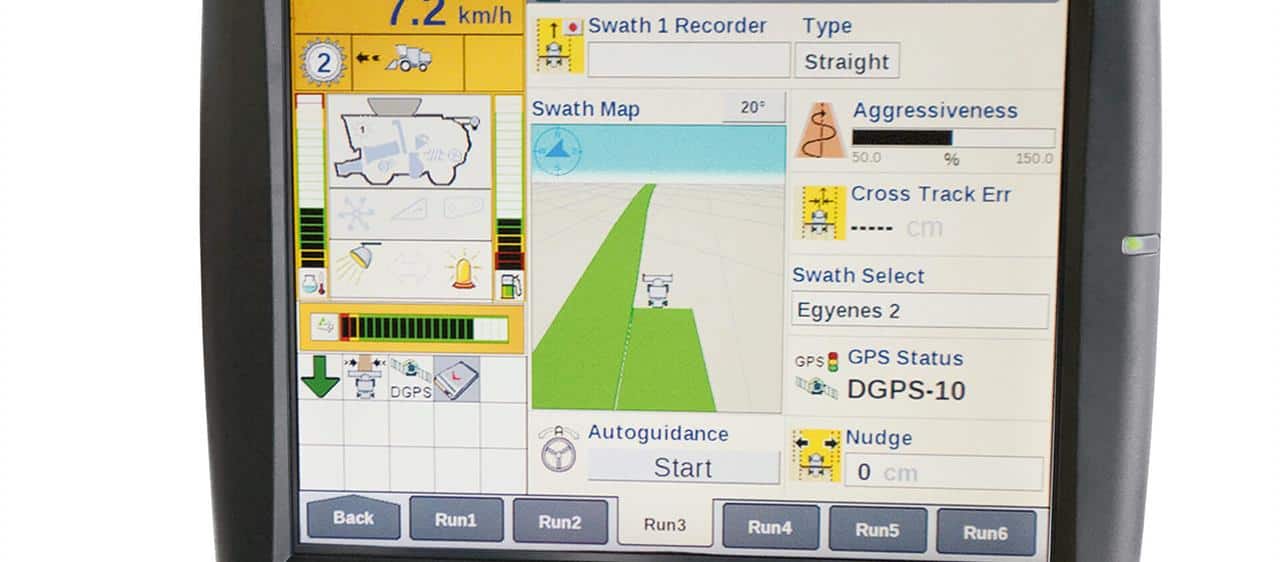

Дисплей AFS Pro 700
- Контроль урожайности на ходу и управление машиной/навигацией
- Совместим со всеми типами оборудования Case IH
- Удобное переключение между оборудованием для посадки и внесения удобрений
Высокая точность для повышения урожайности
- Нет необходимости в рулевом управлении при работе в открытом поле
- Предотвращение работы наугад и обеспечение полноразмерных прокосов по всему полю
- Увеличение производительности машины и обеспечение прямолинейности каждого прохода за счет кинематической навигации в режиме реального времени
- Контроль перемещений машин по полю и уменьшение уплотнения почвы
Информативное ПО
- Возможность настройки диаграмм, графиков и многослойных карт для последующего анализа сортов/гибридов, плотности посадки и топографии полей.
- Возможность наложения карт урожайности и влажности на спутниковые снимки и получение дополнительной информации из систем точного земледелия.
- Сравнение производительности и урожайности между полями и по годам
Автоматическое регулирование ширины срезания
- Возможность регулировки ширины срезания при работе на полях неправильной формы, с одиночными рядами или участками, убранными ранее.
- GPS-приемник обеспечивает точное измерение площади и расчет урожайности
Автоматическая настройка комбайна для различных культур (ACS)
- Настройка основных функций комбайна выполняется автоматически после выбора типа культуры
- Сохранение выбранных настроек комбайна для последующего использованияу)
- Автоматическое снижение скорости вентилятора очистки при выполнении разворота в конце прохода
Максимально эффективная уборка урожая
Компания Case IH учитывает потребности и отзывы своих клиентов, чтобы упростить эксплуатацию машин и обеспечить их максимальную производительность.
- Удобный доступ для регулировки и обслуживания благодаря меньшему количеству цепей и ремней
- Эксклюзивная программа интерактивного компьютерного обучения по компонентам, принципу работы и регулировке комбайнов Axial-Flow
- Обратитесь к местному торговому представителю, чтобы получить дополнительную информацию, сравнить характеристики или записаться на демонстрацию возможностей машин. Чтобы найти ближайшего дилера, воспользуйтесь инструментом поиска дилеров Case IH
