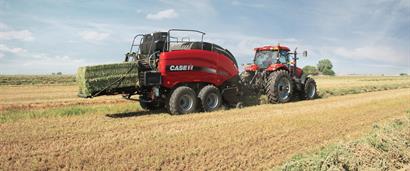

Серия LB4

Специальная конструкция


ПРИВЛЕКАТЕЛЬНЫЙ ВНЕШНИЙ ВИД И СОДЕРЖАНИЕ

Большой тюковый пресс-подборщик серии LB4 разработан с нуля с учетом длительного срока службы и превосходных характеристик. Уникальная изогнутая форма позволяет ему отделять заросли культуры. Ширина пресс-подборщика была уменьшена на 610 мм (2 фута), чтобы улучшить обзор сзади и сбоку и занимать меньше места на дороге и в гараже. Боковые панели из композитного материала не подвержены коррозии, имеют меньшую массу и не выцветают. За привлекательным внешним видом этого красного пресс-подборщика с изогнутыми формами скрывается надежная машина, мощность которой превышает мощность предыдущих моделей.


УДОБСТВО ЭКСПЛУАТАЦИИ

  • Конструкция с трехэтапным доступом:
    • - простой доступ к основным точкам сервисного обслуживания с земли;
    - полная видимость коробки передач для плановых проверок.
  • Рычаг тормоза маховика на уровне земли должен находиться на месте перед поднятием щитка.
  • Новый дизайн включает платформу для обслуживания с обновленной конструкцией:
    • - один уровень для обеспечения простого доступа к основным точкам сервисного обслуживания прессовальной камеры и узловязателей.
  • Складная лестница обеспечивает быстрый доступ к платформе и убирается для хранения, не мешая в работе.


    • ОПЦИЯ СИСТЕМЫ ПРИВОДА

  • Проверенная конструкция.
  • Обновленная первичная и вторичная карданные передачи.
  • Повышенная грузоподъемность.
  • Конструкция с тремя шарнирами:
    • - усиленный угловой ведущий вал для снижения вибраций;
    - повышенная надежность и увеличенный срок службы.


    ВИДИМОСТЬ С СИДЕНЬЯ ОПЕРАТОРА

  • Узкий обтекаемый дизайн пресс-подборщиков серии LB4:
    • - улучшенная видимость из кабины пресс-подборщика назад и по сторонам для повышения эффективности управления.
  • Изогнутая форма позволяет остаткам культуры падать с пресс-подборщика, уменьшая попадание остатков в блок узловязателя и отсеки для хранения шпагата:
    • - это сокращает время техобслуживания и повышает производительность.


    МАХОВИК ПОВЫШЕННОЙ ЭФФЕКТИВНОСТИ

  • Больший диаметр маховика с высоким моментом инерции.
    • - Результат: на 48% больше энергии;
    - более плавная работа;
    - повышенная экономия топлива.
  • Более износостойкие компоненты внутри коробки передач:
    • - прочность и увеличенное с 42 до 48 число ходов в минуту;
    - увеличенная на 20% производительность.


    ОДНОКОМПОНЕНТНАЯ КОНСТРУКЦИЯ

  • Однокомпонентные панели для ящиков со шпагатом произведены по технологии прочной горячей формовки.
  • Композитные щитки:
    - один уровень для простого доступа к основным точкам сервисного обслуживания и узловязателям;
    - простота техобслуживания и уменьшение попадания остатков культуры на шпагат и узловязатели.
  • Передний щиток трансмиссии:
    - щиток из композитных материалов, выполненный по технологии центробежной формовки, для снижения веса и повышения прочности.
  • Роликовый выгрузной лоток: - доступны одноэлементный или двухэлементный роликовый выгрузные лотки (показан двухэлементный вариант).


    • УНИВЕРСАЛЬНОСТЬ

  • Доступны варианты с более крупными шинами:
    - улучшенная проходимость и менее заметный след от движения.
  • Обновленная первичная и вторичная карданные передачи.
  • Выбор из трех конфигураций мостов.
    • 1. Одиночный.
    2. Сдвоенный с рулевым управлением.
    3. Увеличенный сдвоенный с рулевым управлением.

    Смотреть больше элементов

    Подборщик

    МОЩНОСТЬ И НАДЕЖНОСТЬ

  • Подборщик, разработанный с учетом высокой мощности и надежности.
  • Широкие захваты и новые раструбы обеспечивают чистую уборку поля.
  • Ветровой щит валка обеспечивает равномерную подачу материала в пресс-подборщик.
    • - Ветровой щит валка поднимается и опускается без использования инструментов.
  • Вспомогательный подающий ролик направляет материал в предварительную камеру пресс-подборщика, оптимизируя поток материала.
    • - Вспомогательный подающий ролик работает совместно со стержневыми шнеками для верхней подачи, чтобы равномерно подавать материал из боковых частей подборщика в предварительную камеру.



    ПРОЧНОСТЬ И ИЗНОСОУСТОЙЧИВОСТЬ

  • Конструкция подборщика изменена для увеличения прочности и износоустойчивости.
  • Усиленная рама и мотовило для работы в тяжелых условиях.
  • Подпружиненные зубцы обдуты дробью для противостояния неблагоприятным условиям без изгибов и поломок.
  • Общее сочетание наличия ветрового щита валка, вспомогательных подающих роликов и шнеков верхней подачи обеспечивает оптимальную скорость подачи и повышают производительность.

    • lb4-features-02-2.jpg

    СИСТЕМЫ ИЗМЕЛЬЧЕНИЯ

  • Используются для тюков высокой плотности, которые легко распадаются для подачи:
    • - выбор из двух дополнительных систем измельчения Case IH.
  • Культуры обрезаются перед входом в камеру предварительного прессования:
    • - это позволяет спрессовать большее количество культуры в каждый тюк, снижая тем самым затраты на обработку и транспортировку.
  • Системы измельчения Case IH обеспечивают:
    • - формирование тюков большего веса и плотности;
    - превосходное качество подачи;
    - сокращение времени смешивания.
  • Система с роторным резаком подающих тележек TMR обеспечивает максимальную универсальность и плотность тюка.
  • Ножи обеспечивают нужную длину отреза:
    • - возврат всех ножей на место; наименьшая длина отреза: 39 мм (1,53 дюйма); - ножи управляются гидравлически с сиденья оператора;
    - простой осмотр, заточка или замена ножей с помощью удобного скользящего блока ножей;
    - ножи оснащены пружинами для защиты от повреждения.

    Смотреть больше элементов

    Прессовальная камера и система узловязателя


    УПАКУЙТЕ МАТЕРИАЛ В ТЮКИ И СКЛАДИРУЙТЕ ИХ

    Выберите пресс-подборщик с учетом имеющегося трактора, затем выберите конфигурацию тюков в соответствии с требованиями к корму, транспортировке и хранению. Большие тюковые пресс-подборщики Case IH серии LB4 формируют плотные тюки, которые хорошо складируются. Пресс-подборщик оснащен датчиками поворота влево и вправо, за показаниями которых можно наблюдать на дисплее AFS Pro 700 и быстро реагировать на изменения для создания тюков правильной формы. Кроме того, съемная облицовка пола регулируется для разных типов культур. Это позволяет вносить изменения с учетом выполняемых работ, будь то заготовка корма для своего скота или коммерческая заготовка сена.


    СОГЛАСОВАННЫЕ СИСТЕМЫ

  • Новый подпружиненный ветровой щит валка:
    • - вспомогательный подающий ролик для эффективного перемещения культуры в камеру предварительного прессования.
  • Подборщик согласован по ширине с прессовальной камерой:
    • - ширина резака и камеры предварительного прессования также совпадают.
  • Результат: повышенная производительность, увеличенная эффективность и, как следствие, более высокое качество тюков.
  • Новое мотовило для тяжелого режима работы обрабатывает различные виды культур, включая кукурузные стебли и грубое жнивье.


    • ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ, С КОТОРЫМ ВЫ СМОЖЕТЕ РАБОТАТЬ ДОЛЬШЕ

  • Отсек для хранения шпагата с 16 мотками с каждой стороны. Простая система заправки нити позволит продолжить прессование при подходящих условиях.
  • Жидкое консервирующее вещество Case IH ThirtyPlus.
  • Формируя тюки с более высоким содержанием влаги, можно не беспокоиться о повреждении их под воздействием тепла или плесени; в итоге тюки будут иметь более высокую питательную ценность.
  • Для наибольшей универсальности и плотности тюков добавьте дополнительный роторный резак Case IH.
  • В этой системе культура перед попаданием в прессовальную камеру подается сквозь ряд подпружиненных ножей с помощью крупного ротора.

    • lb4-features-03-2.jpg

    ПРЕВОСХОДНЫЙ РЕЗУЛЬТАТ

  • Снижение риска разрыва шпагата благодаря двойным узловязателям с приводом от приводного вала.
  • Увеличенный ежедневный выход плотных тюков, выдерживающих тяжелые условия эксплуатации.
  • Наши лучшие в классе двойные узловязатели оснащены усовершенствованными кожухами:
    • - измененное расположение вентиляторов для поддержания их чистоты;
    - обеспечение защиты и эффективной работы.
  • Две раздельных втулки подают шпагат напрямую в верхнюю и нижнюю части тюка:
    • - при достижении установленной длины тюка включается система узловязателей.
  • Шпагат движется вокруг тюка по мере формирования последнего:
    • - устранение нагрузки на компоненты узловязателей;
    - обеспечение большей надежности системы и циклов обмотки.
  • Двойные выталкивающие зубцы прессовальной камеры обеспечивают полную выгрузку тюков:
    • - работают независимо для удаления последнего тюка.

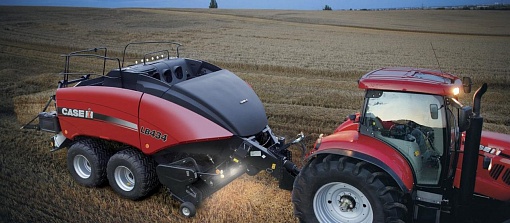

    КОМПЛЕКТ ОСВЕЩЕНИЯ. СОХРАНЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ В ТЕМНОЕ ВРЕМЯ СУТОК

  • Новый овальный дизайн элементов освещения:
    • - расположение элементов освещения изменено на всех моделях для улучшения видимости;
    - управления освещением из комфортной кабины с помощью программной клавиши на мониторе.
  • Доступен дополнительный комплект служебного освещения для обеспечения оптимальной яркости и работы ночью.

    • Смотреть больше элементов

    Мониторы и системы

    ОБЪЕДИНЯЮЩИЕ ТЕХНОЛОГИИ

    Как и большинство другого оборудования Case IH, пресс-подборщик серии LB4 оснащен встроенной функцией AFS. Интуитивные, удобочитаемые дисплеи, используемые для контроля и управления тракторами, комбайнами, опрыскивателями и посадочными машинами Case IH, управляют основными функциями и отслеживают важную информацию пресс-подборщиков серии LB4. Дисплей AFS Pro 700 позволяет контролировать массу и влажность тюка, а также обнаруживать пропущенные узлы. С помощью видеосигнала с камеры можно наблюдать за выводом тюков из лотка. Кроме того, дисплеи Case IH AFS Pro можно использовать для ведения журнала данных GPS.



    AFS PRO 700

  • Дисплей AFS Pro 700 предназначен для применения в сельском хозяйстве.
  • Легче и тоньше, с повышенной вычислительной мощностью и сенсорным дисплеем с диагональю 25,4 см (10 дюймов).
  • Дисплей Pro 700 прекрасно читается при любом освещении и является одним из самых крупных дисплеев в отрасли:
    • - более легкий и тонкий корпус с возросшей вычислительной мощностью по сравнению с предшественниками.
  • Пресс-подборщики серии LB4 позволяют записывать данные GPS на USB-накопитель:
    • - возможность загрузки данных;
    - анализ и отображение на карте всего поля и информации о прессовании с помощью настольного программного обеспечения.


    AFS PRO 300

  • Дисплей AFS Pro 300 разработан для простой интеграции с разнообразным совместимым оборудованием:
    • - диагональ 18 см (7 дюймов);
    - полноцветный дисплей.
  • Включает отслеживание характерных для пресс-подборщика операций:
    • - вес тюка;
    - контроль за влажностью;
    - плотность тюка.


    ДИСПЛЕЙ ЗАДНЕГО ВИДА

    Передача изображения с установленной сзади камеры на дисплей, чтобы видеть выгрузку каждого тюка.

  • Прочный узел крепления камеры, зафиксированный на заднем поручне.
  • Высококачественная камера, обеспечивающая один вид сзади.
  • Только для мониторов AFS Pro 700.

    • Смотреть больше элементов

    Обслуживание


    УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ. УПРОЩЕНИЕ ОБСЛУЖИВАНИЯ.

    Пресс-подборщики Case IH беспроблемно работают независимо от условий и типа культуры. Мы разрабатываем пресс-подборщики с учетом простого обслуживания и удобного доступа к компонентам. Выбрав один из наших пресс-подборщиков, вы будете проводить меньше времени в мастерской и больше времени в поле.


    АВТОМАТИЗИРОВАННОЕ ТЕХОБСЛУЖИВАНИЕ

    Автоматическая система смазки.

  • Подача смазки из резервуара к пяти блокам разделения, которые снабжают отдельные точки смазки.
  • Экономия времени.
  • Увеличение срока службы подшипников.

    • lb4-features-05-2.jpg

    НЕПРЕРЫВНОЕ СМАЗЫВАНИЕ

  • Стандартная автоматическая система центрального распределения смазки.
  • Обеспечение постоянной регулируемой подачи масла к приводным цепям для плавной работы и снижения времени техобслуживания.

    • lb4-features-05-3.jpg

    ПОЛНЫЙ ДОСТУП

  • Доступ к основным точкам сервисного обслуживания с земли.
  • Удобный скользящий блок ножей для простой и удобной проверки, заточки или замены ножей.
  • Новая конструкция платформы для обслуживания предоставляет простой доступ к основным точкам сервисного обслуживания прессовальной камеры и узловязателям с одного уровня.
  • Складная лестница предоставляет простой доступ к верхней части пресс-подборщика, когда это необходимо, и не мешается в сложенном состоянии.
