Серия Axial Flow 250

МОЩНОСТЬ
498–634 л. с.
КЛАСС
7, 8 и 9
ОБЪЕМ ЗЕРНОВОГО БУНКЕРА
14 400 л
СКОРОСТЬ РАЗГРУЗКИ
113 л/с

Комбайны Case IH Axial-Flow® в очередной раз задают новые стандарты в сельском хозяйстве и легко справляются с такими сложными условиями, как уборка культур высокой урожайности, изменения климата или потребность в резком увеличении производительности и эффективности. Разработавшая однороторную конструкцию Axial-Flow для самоходных комбайнов компания Case IH непрерывно совершенствует эту технологию, чтобы повысить производительность машин. Конструкция транспортера, ротора, зернового бункера, системы разгрузки и функций автоматической регулировки обеспечивает высокую зернопропускную способность и облегчает уборку урожая.

Высокоэффективные и экономичные комбайны

Комбайны Case IH Axial-Flow серии 250 оснащаются новейшей технологией автоматизированной уборки AFS Harvest Command, которая обеспечивает адаптацию настроек комбайна к изменяющимся условиям уборки без участия оператора.

Данная система предлагается в качестве дополнительного оборудования для комбайнов с увеличенным объемом зернового бункера и высокой скоростью разгрузки. Эта передовая автономная система получает данные от всех основных блоков комбайна и оптимизирует их настройки в соответствии с одним из четырех алгоритмов для обеспечения максимальной производительности при любых условиях уборки.

Система обеспечивает автоматическую непрерывную регулировку таких параметров, как частота вращения ротора, положение лопаток клети ротора, скорость вентилятора очистки и зазоры решет, в режиме реального времени, чтобы добиться максимальной производительности и высочайшего качества зерна без участия оператора.

Данная система станет отличным подспорьем для комбайнеров любой квалификации, особенно для неопытных операторов, так как комбайн самостоятельно регулирует свою работу, обеспечивая нужную производительность.

С помощью новой автоматизированной системы AFS Harvest Command оператор может выполнять следующие регулировки:

– Автоматическая регулировка направляющих лопаток ротора и частоты вращения ротора
Настройка скорости вращения ротора и напрявляющих лопаток с новым электроприводом позволяет адаптировать эффективность обмолота и сепарации в соответствии с любыми условиями уборки. Управление этими параметрами выполняется с помощью новой устанавливаемой по заказу системы AFS Harvest Command, которая уменьшает потери и повреждения зерна. Регулировка направляющих лопаток ротора может выполняться в виде отдельной функции с помощью ручной стяжной муфты или регулятора в кабине.

– Автоматическая регулировка решета и скорости вентилятора очистки
Независимо от продольного наклона комбайна и нагрузки на систему очистки система AFS Harvest Command обеспечивает оптимальную скорость очистного вентилятора и зазор всех решет для минимальных потерь зерна и максимального качества очистки зерна, поступающего в бункер.

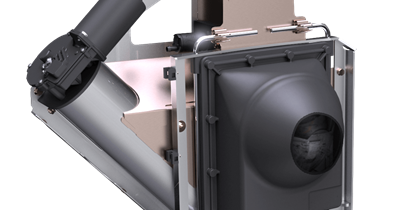

– Камера контроля качества зерна
Камера контроля качества зерна оценивает количество посторонних примесей и поврежденных зерен в образце материала, подаваемого в зерновой бункер. Результаты контроля используются для изменения настроек обмолота и очистки в полностью автоматическом режиме.


Оптимальное качество зерна — даже в неблагоприятных условиях

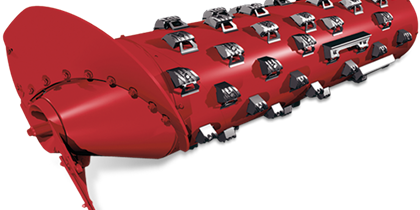

Ключевой компонент для получения высокого качества зерна: ротор уменьшенного диаметра Axial-Flow Small Tube, разработанный специально для нестабильных условий уборки. Конфигурация бичей ротора обеспечивает свободное прохождение соломы и удержание всех обмолоченных колосьев. Благодаря этому достигается высокая пропускная способность и качественный обмолот, особенно при работе с культурами высокой урожайности и жесткой соломой. Многократное прохождение культуры над подбарабаньями гарантирует бережный обмолот и извлечение даже прочно сидящих зерен. При этом вращение ротора создает центробежную силу, благодаря чему сепарация зерна через подбарабанья происходит без механических ударов. Конфигурация Axial-Flow имеет неоспоримые преимущества в виде бережного обмолота и низкого процента поврежденных зерен.


Производительная система подачи


Конструкция наклонной камеры комбайнов Axial-Flow обеспечивает высокую производительность, жесткость и удобство эксплуатации. Комбайны серии 250 рассчитаны на работу с жатками с шириной до 14 м и кукурузоуборочными жатками с шириной до 18 рядов. По этой причине они могут оснащаться двумя вариантами усиленной наклонной камеры с грузоподъемностью, увеличенной на 15 и 35 %. Высота подъема составляет 1,35 м над землей, благодаря чему обеспечивается удобное маневрирование на полосе разворота и погрузка жатки на прицеп. Наклонная камера легко справляется с большими объемами материала, поступающего при уборке высокоурожайных культур жатками шириной до 14 м. За счет увеличенной ширины и высоты проема наклонной камеры, усиленным литым планкам цепи наклонной камеры и фрикционной муфте с более высокой установкой проскальзывания достигается эффективный захват и равномерная подача культуры к ротору. Посторонние материалы, например, камни, проталкиваются в большой камнеуловитель за счет вращения камнеуловительного барабана, защищенного от повреждений фрикционной муфтой.

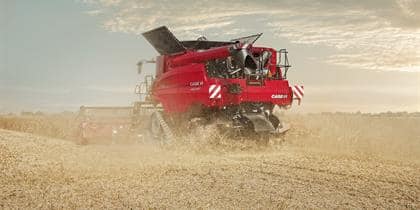

Обработка пожнивных остатков – подготовка к новому урожаю


Независимо от того, будет ли выполняться стандартная, минимальная или нулевая обработка почвы, мелко измельченная и равномерно разбросанная солома является отличным удобрением для следующего урожая за счет естественного разложения и быстрого проникновения в почву. На выбор предлагается встроенный измельчитель или система измельчения Xtra-Chopping. Встроенный измельчитель используется для измельчения или распределения остатков при работе с не измельченными валками. Доступны четыре режима работы: стандартный режим измельчения, разбрасывание длинной соломы и укладка в валок с измельчением или без него. Системы обоих типов обеспечивают смешивание и равномерное распределение соломы из ротора и мякины из системы очистки. Независимо от выбранного режима переключение между укладкой в валок и измельчением выполняется легко и быстро с помощью монитора AFS 700 в кабине.


Максимальная производительность

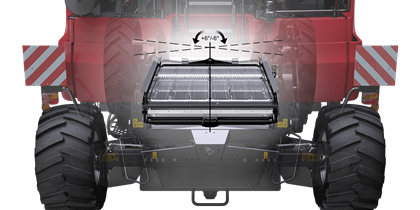

Уборка урожая происходит эффективно независимо от условий, типа поля и культуры за счет самовыравнивающейся системы очистки и адаптивной частоты вращения вентилятора, которая регулируется в соответствии с рельефом местности по команде оператора или системы Harvest Command™. Часть предварительно очищенного зерна подается непосредственно на нижнее решето, благодаря чему уменьшается нагрузка на верхнее решето, повышается эффективность очистки и снижаются потери зерна. Выравнивание системы очистки включается по сигналу от датчика наклона при работе на боковых склонах величиной до 12 %. Данная система самовыравнивания решет позволяет комбайну работать с полной мощностью и высокой эффективностью очистки независимо от наклона машины.

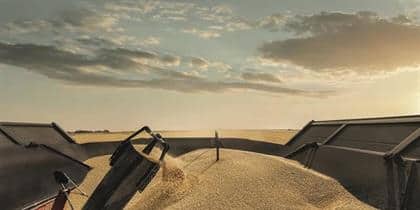

Быстрая, продуманная и эффективная выгрузка зерна


Ключевыми факторами для повышения производительности являются объем зернового бункера и скорость разгрузки. Комбайны Axial-Flow серии 250 оснащаются системой разгрузки, которая способна опустошить зерновой бункер за две минуты со скоростью 113 л/с. Модели 8250 и 9250 оборудованы впечатляющим зерновым бункером с вместимостью 14 400 л. По заказу на комбайны может устанавливаться высокопроизводительная (HC) система разгрузки, имеющая скорость разгрузки 141 л/с (модель 7250) или 159 л/с (модели 8250 и 9250). Эта система позволяет сократить время разгрузки высокоурожайных культур как на ходу машины, так и на разворотной полосе, повышая таким образом производительность комбайна и перевозки зерна. Длина выгрузного шнека позволяет выдерживать комфортное расстояние между прицепом и комбайном во время разгрузки на ходу, а также обеспечивает совместимость с системами контролируемого движения техники по полю с 12-метровым шагом колеи.


Непревзойденное качество зерна


Комбайны Axial-Flow позволяют выполнять уборку более 130 различных культур за счет быстрых и удобных настроек. Это самые совершенные машины на рынке. Благодаря однороторной конструкции комбайны Case IH Axial-Flow обеспечивают высочайшее качество зерна при минимальных потерях. Система AFS Harvest Command, устанавливаемая по заказу на комбайны серии 250, является новейшей уборочной технологией с автоматической регулировкой решет и вентилятора очистки для получения очень чистого зерна при минимальных повреждениях и потерях. Также по заказу комбайны могут оснащаться камерой контроля качества зерна, которая дополняет функции системы AFS Harvest Command™, позволяя ей оценивать содержание посторонних материалов и поврежденных зерен и автоматически изменять настройки комбайна в режиме реального времени.


Увеличенное тяговое усилие с минимальным давлением на почву


Современные шины способны обеспечить высокую скорость движения по дорогам и одновременно сниженное давление на грунт для защиты почвенного слоя на полях. Комбайны Axial-Flow могут оснащаться различными вариантами шин, от VF710/70 R42 с транспортной шириной менее 3,5 м до IF900/60R32 для повышенной проходимости на рыхлом грунте. Кроме того, передний мост комбайна может оснащаться гусеничным приводом, который обеспечивает улучшенное тяговое усилие и проходимость, снижает риск повреждения чувствительных почв и имеет транспортную ширину всего 3,5 м при использовании гусеничных лент шириной 610 мм. Гидростатический ходовой привод оснащен гидромотором с регулируемой скоростью, который обеспечивает отличную тягу и способность преодолевать подъемы и гарантирует стабильную скорость хода. Новая двухступенчатая коробка передач с гидравлическим переключением между повышенным и пониженным диапазоном обеспечивает эффективную передачу мощности при движении в сложных условиях. В зависимости от требований клиента к комфорту и давлению на грунт устанавливается гусеничная ходовая часть с резиновыми демпферами или подвеской.


Комфортная работа с утра до вечера

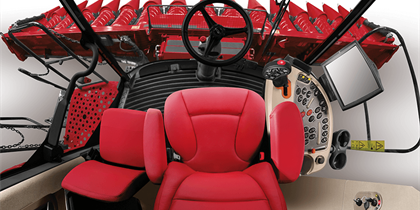

Наши инженеры разработали одну из самых тихих, просторных и комфортных кабин, предназначенную для длительной и продуктивной работы. Комбайны Axial-Flow серии 250 оснащаются удобными и прочными лестницами. Внутри кабины — большое свободное пространство и отсек для вещей. Высочайший комфорт обеспечивается благодаря эргономичному расположению органов управления, сиденью с пневматической подвеской, отличной шумоизоляции и превосходному обзору во все стороны. При работе в ночное время прожекторные фонари, установленные на крыше комбайна Axial-Flow серии 250, обеспечивают освещение всей рабочей зоны. Для максимальной точности и удобства органы управления всеми основными функциями встроены в правую консоль и многофункциональный рычаг управления. Наиболее часто используемые функции и монитор AFS Pro 700 находятся под рукой и имеют эргономичное расположение.


Производительность зависит от точности


Системы точного земледелия Case IH Advanced Farming Systems (AFS™) собирают и обрабатывают важную информацию, на основе которой принимаются решения по обработке урожая и снижению затрат. Система автоматизированного управления AFS AccuGuide GPS обеспечивает автоматическое ведение комбайна по нужной траектории с точностью до 2,5 см между проходами и позволяет уменьшить количество перекрытий, сократить затраты времени и топлива во время уборки урожая. Технологии точного земледелия способствуют снижению усталости оператора, повышают производительность и гарантируют максимально эффективное использование возможностей комбайна. Благодаря системе AFS Connect™ все данные в режиме реального времени передаются в компьютер вашей фермы, позволяя быстро выдавать рекомендации и указания, если требуется внести срочные корректировки в процесс работы.

Технические характеристики
